Шумоизоляция инженерных помещений под ключ

Шум от насосов, чиллеров, компрессоров и вентиляции в серверных, ИТП и машинных залах часто превышает 75–90 дБ, что приводит к жалобам, сбоям в работе оборудования и штрафам по нормам. Для решения задачи применяются шумоизоляционные панели с плотностью от 40 до 70 кг/м³, многослойные мембраны и виброрешения с расчётом по частотному диапазону конкретных агрегатов. Такой подход снижает воздушный шум до 35–45 дБ уже на первом этапе работ.

Перед монтажом выполняются инструментальные замеры шумомером и анализ вибронагруженных узлов. Для насосных групп и компрессоров подбираются виброподвесы с рабочей нагрузкой от 15 до 120 кг на точку, что убирает передачу вибраций на перекрытия и стены. Узлы в вентиляционных камерах изолируются через технические блоки с комбинированной структурой: звукопоглощение плюс виброзащита. Такой комплект рассчитан на круглосуточную эксплуатацию без просадок по параметрам.

Проект формируется под конкретные размеры помещения, схемы трасс и требования по пожарной безопасности. Монтаж ведётся без остановки инженерных систем либо с кратковременными технологическими окнами по согласованному графику. За счёт этого заказчик получает прогнозируемый уровень шума, стабильную работу оборудования и отсутствие конфликтов с надзорными службами.

Аудит источников шума и замеры звукового давления на объекте

Работы начинаются с инструментального обследования помещения с фиксацией уровня шума в диапазоне от 31,5 до 8000 Гц. Замеры выполняются в контрольных точках у каждого агрегата: насосов, вентиляционных установок, компрессоров, щитового оборудования. Отдельно регистрируется фоновый уровень и пиковые значения при пуске систем. Это позволяет точно определить вклад каждого узла в общую звуковую картину.

Параллельно проводится вибродиагностика перекрытий, опорных рам и трубопроводов. По результатам измерений подбираются виброподвесы с заданной жёсткостью и расчётной нагрузкой, исключающей передачу механических колебаний на несущие конструкции. Для локализации структурного шума формируются технические блоки с учётом массы оборудования и характера его работы.

Фиксация проблемных зон и подготовка схемы размещения материалов

После обработки данных составляется карта акустических перегрузок с привязкой к плану помещения. В ней отмечаются зоны, где требуется усиленная акустическая защита: участки за вентиляционными камерами, над насосными группами, возле распределительных коллекторов. Это исключает избыточные решения и позволяет направить бюджет на точки с наибольшим уровнем шума.

Точность как основа расчёта объёма работ

Все параметры включаются в техническое задание: текущие уровни звукового давления, спектр шума, ожидаемое снижение по каждому источнику. На основании этих данных рассчитывается толщина облицовок, шаг установки виброэлементов и компоновка защитных модулей. Такой подход снижает риск переделок и обеспечивает прогнозируемый результат ещё на стадии проекта.

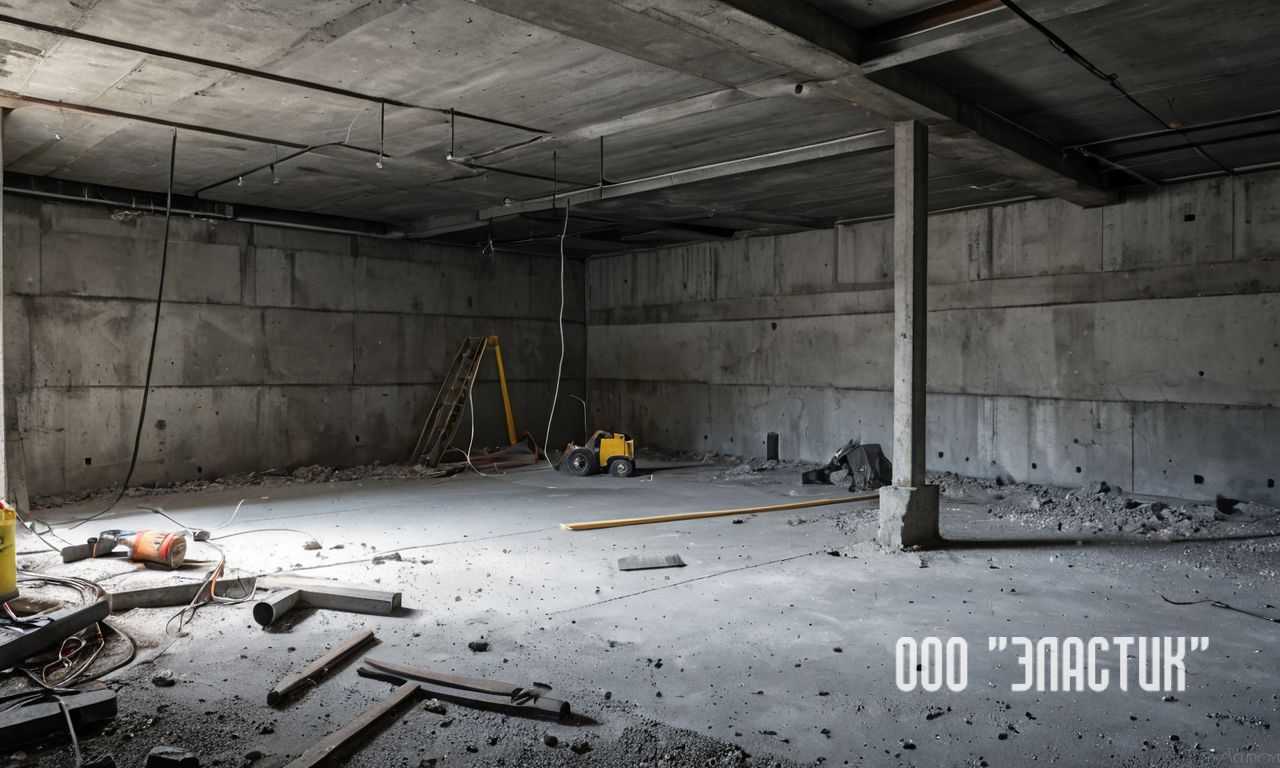

Подбор материалов под тип оборудования и конструкцию помещения

Подбор решений ведётся с учётом массы агрегатов, частоты колебаний, температуры в зоне размещения и несущей способности ограждающих конструкций. Для насосных и чиллерных узлов применяются технические блоки с повышенной плотностью, рассчитанные на постоянные вибрационные нагрузки. В серверных и электрощитовых приоритет получают шумоизоляционные панели с поверхностной массой от 12 до 18 кг/м², рассчитанные на гашение средних и высоких частот.

• Для вентиляционных камер – панели с перфорацией и внутренним звукопоглощающим слоем.
• Для ИТП и насосных – массивные модульные блоки с комбинированной структурой.
• Для дизель-генераторных – многослойные кожухи с термостойкой прослойкой.

Тип основания влияет на схему монтажа. В помещениях с монолитными стенами применяются каркасные системы с воздушным зазором не менее 40 мм. В зданиях с лёгкими перегородками используются усиленные направляющие с перераспределением нагрузки на перекрытия. Так формируется стабильная акустическая защита без перегруза конструкций.

1. Определение спектра шума по результатам замеров.
2. Расчёт требуемого снижения в дБ для каждой зоны.
3. Подбор толщины и плотности облицовочных модулей.
4. Проверка пожарных и санитарных допусков.

Отдельно учитывается режим работы оборудования. Для установок с переменной нагрузкой закладываются материалы с запасом по коэффициенту затухания. В зонах с повышенной влажностью применяются панели с влагостойким покрытием и закрытой кромкой, что исключает потерю свойств при конденсации.

Шумоизоляция вентиляционных каналов и воздуховодов

Основной шумовой поток в инженерных зданиях формируется внутри воздуховодов за счёт турбулентности и резонанса на поворотах. Для его снижения применяется акустическая защита на базе многослойных конструкций с суммарной толщиной от 30 до 80 мм. В зонах с высокой скоростью воздушного потока устанавливаются шумоизоляционные панели с перфорированным металлическим экраном и внутренним звукопоглощающим наполнителем, рассчитанные на давление до 1500 Па.

На участках прохождения каналов через перекрытия и стены монтируются технические блоки с разрывом жёстких связей. Это предотвращает передачу структурного шума на каркас здания и снижает фоновый гул в смежных помещениях на 12–20 дБ. Для протяжённых трасс используется секционное исполнение модулей, что упрощает доставку и подъём на этажи, в том числе при участии спецтехники и транспортировки с использованием полуприцеп.

При изоляции круглых каналов применяются цилиндрические кожухи с внутренним слоем из плотного волокнистого материала и наружной оболочкой из оцинкованной стали. Для прямоугольных воздуховодов используются сборные кассеты, подбираемые по точному размеру с допуском не более 3 мм. Такая схема сохраняет проектное сечение канала и не снижает пропускную способность системы.

Все узлы дополнительно герметизируются негорючими мастиками в местах стыков и ревизионных люков. Это исключает утечки шума через технологические зазоры и поддерживает стабильные акустические параметры на всём протяжении трассы.

Виброразвязка насосов, компрессоров и серверного оборудования

Перед началом работ фиксируются обороты агрегатов, масса оборудования и амплитуда колебаний в опорных точках. Для насосов мощностью до 7,5 кВт подбираются виброподвесы с рабочей частотой от 6 до 12 Гц и расчётной нагрузкой до 180 кг на элемент. Для компрессорных установок с неравномерным циклом нагрузки используются усиленные опоры с демпфированием по двум осям. Такой подход снижает передачу вибраций на перекрытия до уровня ниже 2 мм/с.

Серверные стойки размещаются на технические блоки с многослойной структурой: пружинный модуль, эластомер и жёсткое основание. Это стабилизирует работу накопителей и вентиляторов даже при круглосуточной нагрузке. Дополнительно формируется локальная акустическая защита вокруг источников вибрации, что уменьшает низкочастотный гул в смежных зонах на 10–16 дБ.

Контроль точек опирания и несущих поверхностей

Критическое внимание уделяется состоянию плит, рам и металлических подиумов. При обнаружении резонансных участков выполняется перераспределение нагрузки через промежуточные опорные рамы. Шаг установки элементов выбирается с допуском не более 5 процентов от расчётного, что исключает просадку системы под рабочей массой оборудования.

Проверка после пуска и корректировка параметров

После ввода в эксплуатацию проводится повторная вибродиагностика под полной нагрузкой. При необходимости меняется жёсткость отдельных опор или добавляются компенсирующие модули. Такая схема гарантирует стабильные показатели на протяжении всего срока работы насосов, компрессоров и серверных узлов.

Монтаж каркасных систем шумоизоляции стен и потолков

Каркасные конструкции применяются там, где требуется изолировать источники воздушного и структурного шума без вмешательства в несущие элементы здания. Основа системы собирается из металлического профиля с шагом 400–600 мм, который фиксируется через виброподвесы. Такая схема разрывает жёсткую связь между перекрытиями и облицовкой, снижая передачу колебаний от оборудования на конструкцию здания.

Во внутренний объём каркаса укладываются шумоизоляционные панели плотностью от 35 до 60 кг/м³ с перекрытием стыков не менее 50 мм. С внешней стороны монтируются листовые материалы с расчётной массой от 10 кг/м², что формирует стабильную акустическую защиту в диапазоне средних и низких частот. Для потолков дополнительно учитывается нагрузка от светильников, воздуховодов и трасс кабель-каналов.

Узлы примыканий и обход инженерных коммуникаций

Все сопряжения с трубами, лотками и воздуховодами выполняются с технологическим зазором 10–15 мм, который заполняется эластичным негорючим герметиком. Это устраняет жёсткие мостики шума. В местах прохода тяжёлых коммуникаций применяется усиленный профиль с дополнительными точками подвеса.

Контроль геометрии и нагрузок после сборки

После завершения монтажа проверяется плоскостность конструкций и равномерность распределения веса по подвесам. Отклонение по вертикали допускается не более 2 мм на 2 метра. При превышении выполняется локальная корректировка креплений, чтобы исключить провисание и появление паразитных резонансов при работе инженерных систем.

Снижение шума через двери, люки и технологические проёмы

Дверные проёмы и ревизионные люки остаются одной из главных точек утечки шума в инженерных зонах. Для их обработки используются многослойные решения на основе шумоизоляционные панели с поверхностной массой от 14 до 20 кг/м², которые монтируются на полотно двери либо встраиваются в створ люка. Контуры дополнительно уплотняются термостойкими манжетами с остаточной деформацией не более 10 процентов, что перекрывает щели даже при вибрационных нагрузках.

Крепление тяжёлых дверных блоков выполняется через виброподвесы и демпфирующие прокладки в местах контакта с коробкой и стеной. Это снижает передачу структурных колебаний на перегородки и исключает дребезг при работе насосов и вентиляции. Для ограждения проёмов в капитальных стенах применяются технические блоки с разнесёнными слоями жёсткого и звукопоглощающего материала, рассчитанные на установку в зонах с постоянной вибрацией.

Обработка технологических люков и сервисных ниш

Люки для обслуживания оборудования изолируются сборными кассетами с внутренним звукопоглощающим наполнителем и наружным металлическим листом. Толщина конструкции подбирается с учётом размеров проёма и уровня шума в помещении. При необходимости используется двухконтурная схема с зазором между кассетой и рамой до 30 мм.

Проверка герметичности после установки

После завершения монтажа проводится контрольное закрытие всех элементов с проверкой прилегания по периметру. Допустимый зазор не должен превышать 1 мм. При выявлении утечек применяется локальная доуплотнительная вставка без демонтажа основного блока, что позволяет быстро довести показатели до расчётных значений.

Согласование решений с нормами пожарной безопасности и СНиП

Перед утверждением проекта все применяемые материалы проходят проверку по группам горючести, дымообразованию и токсичности продуктов горения. Шумоизоляционные панели подбираются с классом не ниже Г1 и показателем дымообразования Д1 для размещения в серверных, электрощитовых и ИТП. Для зон с открытыми кабельными трассами используются варианты с негорючим облицовочным слоем.

• Проверка сертификатов соответствия на каждую партию материалов.
• Сравнение проектных решений с требованиями СНиП по допустимым нагрузкам.
• Учет минимальных расстояний до источников тепла и электрооборудования.

Технические блоки для изоляции проёмов и оборудования проходят расчет по пределу огнестойкости с учетом толщины стен и типа перегородок. В помещениях с повышенной температурой применяются конструкции с термостойким наполнителем, сохраняющим геометрию при нагреве выше 250 градусов.

1. Проверка несущей способности перекрытий с учетом массы облицовки.
2. Корректировка схем крепления при превышении допустимых нагрузок.
3. Подбор допустимого шага установки крепежа по нормативным таблицам.

Виброподвесы включаются в проект с учетом требований по огнестойкости узлов крепления. Для потолочных конструкций используется металл с антикоррозионным покрытием, сохраняющим прочность при длительном нагреве. Все точки фиксации отображаются в рабочей документации для последующих проверок надзорными службами.

Сроки выполнения работ и порядок сдачи объекта заказчику

График формируется после фиксации объёмов, состава конструкций и условий доступа к помещению. Поставка шумоизоляционные панели, виброподвесы и технические блоки закладывается в календарный план с учётом складских остатков и логистики. Для объектов площадью до 80 м² средний срок полного цикла составляет от 5 до 9 рабочих дней без остановки инженерных систем.

Контрольные операции перед передачей заказчику

После завершения монтажа проводится проверка креплений, целостности облицовки и состояния демпфирующих узлов. Дополнительно выполняются повторные замеры звукового давления с фиксацией показателей в акте. Все параметры сверяются с расчётными значениями проекта.

Пакет документации и порядок приёмки

Заказчику передаются исполнительные схемы, паспорта на материалы, журнал скрытых работ и протоколы замеров. Приёмка проходит поэтапно: визуальный осмотр, контроль геометрии, запуск оборудования под нагрузкой. После подписания актов объект считается переданным в работу.
